服務熱線：022-27920567?

鑫成儀表從事工業自動化儀器儀表的專業制造商

GSJ系列管路視鏡

馬上咨詢

詳情

用途：
? ? ? GSJ系列管路視鏡，是用于石化、醫藥等工業部門中，直接觀察管路中流體工作狀態的裝置。

制造標準及材質：

型號	通用圖號	公稱壓力（MPa）	材質	材質代號	型號	通用圖號	公稱壓力（MPa）	材質	材質代號
? GSJ-1	HGS07-126-127	0.25 0.6	碳鋼	? I	? GSJ-3	HGS07-126-127	0.25 0.6	? 碳鋼	? I
? GSJ-2	? HGS07-101 -102 HGS07-103 -104	? 0.25 0.6 0.25 0.6	碳鋼不銹鋼（鉻鎳鈦）	I II	GSJ-4	? HGS07-115-116 -117-118 HGS07-119-120 -121-122	0.25 0.6 0.25 0.6	? 碳鋼不銹鋼（鉻鎳鈦）	? I I V
	HGS07-103a -104a HGS07-107	0.25 0.6 0.25	不銹鋼（鉻鎳鉬鈦）鋁	II III	GSJ-4	HGS07-123-124 HGS07-125	0.25 0.1	硬聚氯乙烯耐酸酚醛塑料	? VI
	?HGS07-109	0.25	硬聚氯乙烯	? V	? GSJ-5	? HGS07-108	0.6	鑄鐵	? IV
	HGS07-119	0.1	耐酸酚醛塑料	VI	?	HGS07-128	0.6	碳鋼	?
	HGS07-111 -112 HGS07-113 -114	0.25 0.6 0.25 0.6	鋼制襯鉛鋼制襯膠	VII VIII	GSJ-6	HGS07-129	?0.6	（絲扣連接）（法蘭連接）	? I

主要技術參數：

型號	結構形式	介質溫度℃	工作壓力（MPa）	公稱直徑mm	材質表示方法

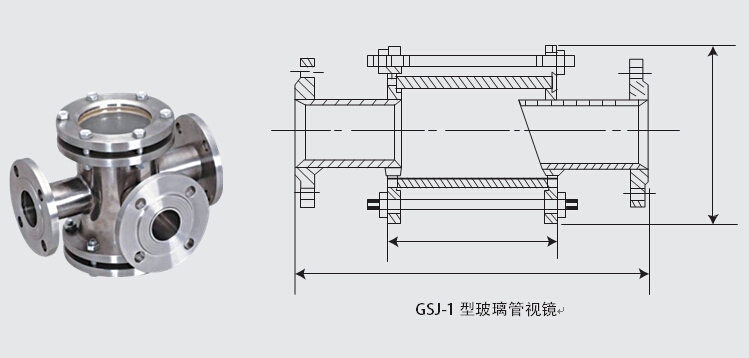

SGJ-1	玻璃管式	? ≤200	? 0.25~2.5	? 15~200	I碳鋼 II不銹鋼 III鋁 IV鑄鐵 V聚氯乙烯 VI襯里

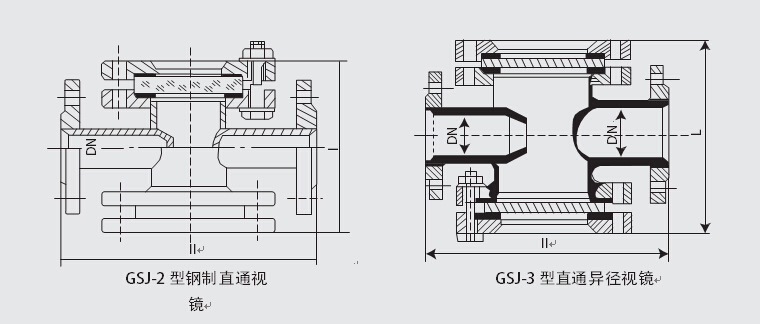

SGJ-2	直通式
SGJ-3	直通異徑式

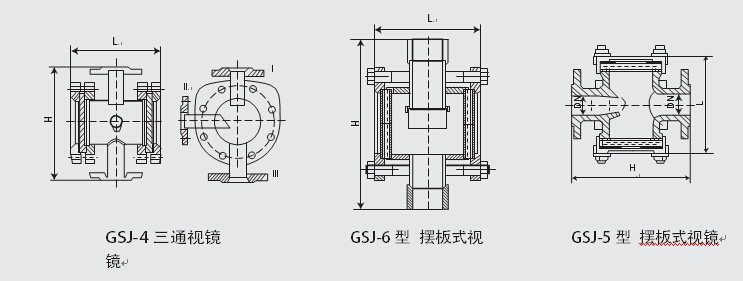

SGJ-4	三通式
SGJ-5	鑄鐵直通式
SGJ-6	擺板式

結構及外形尺寸：

?

PN=0.25MPa
? 型號標記	? 公稱直徑DN	外形尺寸		玻璃板		? 重量	? 通用圖號
? 型號標記	? 公稱直徑DN	H	L	直徑	厚度	? 重量	? 通用圖號
GSJ-1-20-0.25	20	360	140	62	6	7.8	HGS07-126-01-1~8
GSJ-1-30-0.25	30	360	170	90	7	10.6	HGS07-126-02-1~8
GSJ-1-40-0.25	40	360	170	90	7	11.7	HGS07-126-03-1~8
GSJ-1-50-0.25	50	360	170	90	7	12.4	HGS07-126-04-1~8
GSJ-1-60-0.25	60	360	195	116	8	17.2	HGS07-126-05-1~8
GSJ-1-70-0.25	70	360	230	144	9	21.3	HGS07-126-06-1~8
GSJ-1-80-0.25	80	360	230	144	9	24.2	HGS07-126-07-1~8

PN=0.25MPa
? 型號標記	? 公稱直徑DN	外形尺寸		玻璃板		? 重量	? 通用圖號
? 型號標記	? 公稱直徑DN	H	L	直徑	厚度	? 重量	? 通用圖號
GSJ-2-15-0.25	15	200	181	65	10	7.0	HGS07-101-01-1~7
GSJ-2-20-0.25	20	200	181	65	10	7.6	HGS07-101-02-1~7
GSJ-2-25-0.25	25	200	181	65	10	8.0	HGS07-101-03-1~7
GSJ-2-32-0.25	32	260	226	95	15	16.4	HGS07-101-04-1~7
GSJ-2-40-0.25	40	260	226	95	15	17.0	HGS07-101-05-1~7
GSJ-2-50-0.25	50	320	226	140	20	25	HGS07-101-06-1~7
GSJ-2-65-0.25	65	320	226	140	20	27.4	HGS07-101-07-1~7
GSJ-2-80-0.25	80	360	300	165	20	34.4	HGS07-101-08-1~7
GSJ-2-100-0.25	100	360	300	165	20	36.5	HGS07-101-09-1~7
GSJ-2-125-0.25	125	440	356	165	20	43	HGS07-101-10-1~7
GSJ-2-130-0.25	150	440	356	165	20	46	HGS07-101-11-1~7

PN=0.25MPa
? 型號標記	? 公稱直徑DN	外形尺寸		玻璃板		? 重量	? 通用圖號
? 型號標記	? 公稱直徑DN	H	L	直徑	厚度	? 重量	? 通用圖號
GSJ-3-25-0.25	25	260	226	95	15	14.3	HGS07-105-01-1~7
GSJ-3-40-0.25	40	320	266	140	20	22.9	HGS07-105-02-1~7
GSJ-3-50-0.25	50	3200	266	140	20	24.5	HGS07-105-03-1~7
GSJ-3-65-0.25	65	360	300	165	0	31.3	HGS07-105-04-1~7
GSJ-3-80-0.25	80	360	300	165	20	32.8	HGS07-105-05-1~7

PN=0.6MPa
? 型號標記	外形尺寸		玻璃板		? 重量	? 通用圖號
? 型號標記	H	L	直徑	厚度	? 重量	? 通用圖號
GSJ-1-20-0.6	360	165	93	10	8.7	HGS07-127-01-1~8
GSJ-1-30-0.6	360	175	98	10	10	HGS07-127-02-1~8
GSJ-1-20-0.6	360	178	106	12	11.4	HGS07-127-03-1~8
GSJ-1-20-0.6	360	190	118	12	13.3	HGS07-127-04-1~8
GSJ-1-20-0.6	360	195	1232	15	18	HGS07-127-05-1~8
GSJ-1-20-0.6	360	220	129	15	21.9	HGS07-127-06-1~8
GSJ-1-20-0.6	360	235	155	15	25.2	HGS07-127-07-1~8
GSJ-1-20-0.6	200	189	65	10	8.7	HGS07-102-01-1~7
GSJ-1-20-0.6	200	189	65	10	9.5	HGS07-102-02-1~7
GSJ-1-20-0.6	200	189	65	10	10	HGS07-102-03-1~7
GSJ-1-20-0.6	260	234	95	15	12.5	HGS07-102-04-1~7
GSJ-1-20-0.6	260	234	95	15	12.5	HGS07-102-05-1~7
GSJ-1-20-0.6	320	278	140	20	31	HGS07-102-06-1~7
GSJ-1-20-0.6	320	283	140	20	39.2	HGS07-102-07-1~7
GSJ-1-20-0.6	360	308	165	20	39	HGS07-102-08-1~7
GSJ-1-20-0.6	360	308	165	20	41.3	HGS07-102-09-1~7
GSJ-1-20-0.6	440	350	165	20	48	HGS07-102-10-1~7
GSJ-1-20-0.6	440	350	165	20	40	HGS07-102-11-1~7
GSJ-1-20-0.6	480	424	16	20	71	HGS07-102-12-1~7
GSJ-1-20-0.6	260	234	95	15	16.8	HGS07-106-01-1~7
GSJ-1-20-0.6	320	278	140	20	28.6	HGS07-106-02-1~7
GSJ-1-20-0.6	320	278	140	20	29.8	HGS07-106-03-1~7
GSJ-1-20-0.6	360	308	165	20	36.5	HGS07-106-04-1~7
GSJ-1-20-0.6	360	308	165	20	36.5	HGS07-106-05-1~7

PN=0.6MPa
? 型號標記	公稱直徑			外形尺寸		玻璃板		? 重量	? 通用圖號
? 型號標記	I	II	III	H	L	直徑	厚度	? 重量	? 通用圖號
GSJ-4-1-0.6 GSJ-4-2-0.6 GSJ-4-3-0.6 GSJ-4-4-0.6 GSJ-4-5-0.6	25 25 25 40 40	40 50 65 80 100	40 50 65 80 100	260 320 320 360 360	234 278 278 308 308	95 140 140 165 165	15 20 20 20 20	17 28 30 36 38	HGS07-117-01-1~6 HGS07-117-02-1~6 HGS07-117-03-1~6 HGS07-117-04-1~6 HGS07-117-05-1~6

PN=0.6MPa
? 型號標記	公稱直徑			外形尺寸		玻璃板		? 重量	? 通用圖號
? 型號標記	I	II	III	H	L	直徑	厚度	? 重量	? 通用圖號
GSJ-4-6-0.6 GSJ-4-7-0.6 GSJ-4-8-0.6 GSJ-4-9-0.6	25 40 50 50	40 50 65 80	50 65 80 100	320 320 360 360	278 278 308 308	140 140 165 165	20 20 20 20	27 29 37.5 38	HGS07-118-01-1~6 HGS07-118-02-1~6 HGS07-118-03-1~6 HGS07-118-04-1~6

?

?

L	181	266	266	300	320	356
? H	? 200	? 260	? 320	? 360	? 380	? 440
? DN	? 25	? 40	? 50	? 80	100	150

PN=0.6MPa
? 型號標記	? 公稱直徑	外形尺寸		玻璃板		? 重量	? 通用圖號
? 型號標記	? 公稱直徑	H	L	直徑	厚度	? 重量	? 通用圖號
GSJ-5-25-0.6	25	200	197	65	10	8.8	HGS07-108-01-1~3
GSJ-5-32-0.6	32	260	242	95	15	13	HGS07-108-02-1~3
GSJ-5-40-0.6	40	260	242	95	15	14.2	HGS07-108-03-1~3
GSJ-5-50-0.6	50	320	286	140	20	23.2	HGS07-108-04-1~3
GSJ-5-70-0.6	70	320	286	140	20	31.4	HGS07-108-05-1~3
GSJ-5-80-0.6	80	360	316	165	20	38	HGS07-108-06-1~3
GSJ-5-100-0.6	100	360	316	165	20	39	HGS07-108-07-1~3
GSJ-5-125-0.6	125	440	364	165	20	66	HGS07-108-08-1~3

?

1.絲扣連接浮球旋轉式視鏡
?

L	110	110	120	120	120
H	75	75	80	85	90
DN	20	25	32	40	50

2.法蘭連接浮球旋轉式視鏡

?

L	340	340	340	340	340
H	260	267	277	290	302
DN	65	80	100	125	150
